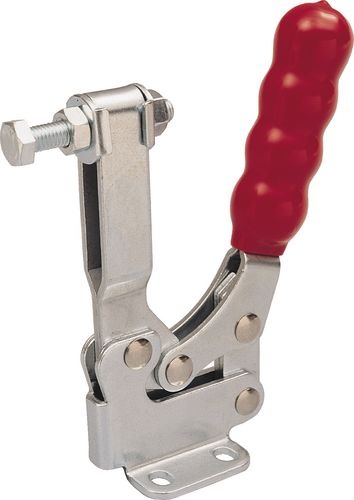

Upínka kloubová vertikální 90 kg, typ s U-příčníkem základna s přírubou (IND4431220K), CROMWELL

Upínka kloubová vertikální 90 kg, typ s U-příčníkem základna s přírubou (IND4431220K), CROMWELL
rozkres
Cena s DPH 363 Kč
Cena bez DPH 300 Kč
Běžná cena 399 Kč
Ušetříte 36 Kč
 ks
Dostupnost Skladem
Kód produktu n00004509

Objednejte také po telefonu »

Objednejte po telefonu
321 714 664
(Po-Pá 7.00-16.30)

Detailní popis Upínka kloubová vertikální 90 kg, typ s U-příčníkem základna s přírubou (IND4431220K), CROMWELL

Upínací síly - uvedené síly představují maximální zatížení, které lze použít, aniž by způsobilo trvalou deformaci. V důsledku pákového efektu tato upínací schopnost bude největší v bodě na příčníku v blízkosti rukojeti upínky a právě v tomto bodě byly dosaženy zde uvedené síly.

Rozměry upínky:

  • A1-základna s přírubou: 95,2 mm
  • A2-přímá základna: 107,1 mm
  • B1-nastavitelný příčník: 33,2 mm
  • B2-plný příčník: 33,2 mm
  • B3-pevný příčník
  • C-základna s přírubou: 23,0 mm
  • D: 25,4 mm
  • E: 12,7 mm
  • F-základna s přírubou: 39,7 mm
  • W: 6,4 mm

Popis:

  • Přítlačná síla: 90 kg
  • Pohyb rukojeti: 60°
  • Pohyb příčníku: 100°
  • Typ základny: s přírubou
  • Současně dodávané položky: šroub 1/4" a přírubová podložka
  • Hmotnost: 0,170 kg
  • Číslo výrobku: V90-FA
