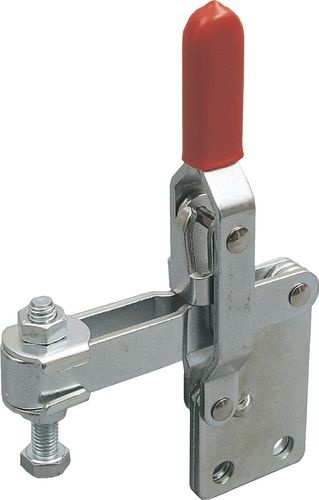

Upínka kloubová vertikální 90 kg, typ s U-příčníkem základna přímá IND4431270K, CROMWELL

-9 %
Ušetříte
32 Kč
353 Kč
321 Kč
265,29 Kč bez DPH
u dodavatele
Ks

Popis produktu

Kód produktu: n00001211 Kód výrobce: 5036140086630 Výrobce: CROMWELL

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků...

Zobraz detailní popis

Detailní popis

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků. Rychlé upnutí/uvolnění, které je možné právě díky kloubovým upínkám, dokáže podstatně zkrátit dobu potřebnou k upnutí ve všech etapách výroby.

Upínací síly - uvedené síly představují maximální zatížení, které lze použít, aniž by způsobilo trvalou deformaci. V důsledku pákového efektu tato upínací schopnost bude největší v bodě na příčníku v blízkosti rukojeti upínky a právě v tomto bodě byly dosaženy zde uvedené síly.

Rozměry upínky:

  • A1-základna s přírubou: 95,2 mm
  • A2-přímá základna: 107,1 mm
  • B1-nastavitelný příčník: 33,2 mm
  • B2-plný příčník: 33,2 mm
  • B3-pevný příčník
  • D: 25,4 mm
  • E: 12,7 mm
  • W: 6,4 mm

Popis:

  • Přítlačná síla: 90 kg
  • Pohyb rukojeti: 60°
  • Pohyb příčníku: 100°
  • Typ základny: přímá
  • Současně dodávané položky: šroub 1/4" a přírubová podložka
  • Hmotnost: 0,170 kg
  • Číslo výrobku: V90-SA
