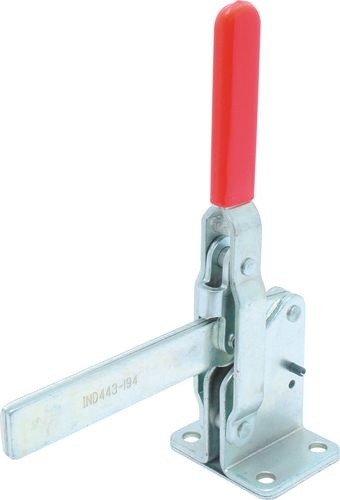

Upínka kloubová vertikální 550 kg, fixní šroub a plný příčník, základna s přírubou IND4431940K, CROMWELL

1 635 Kč
1 351,24 Kč bez DPH
u dodavatele
Ks

Popis produktu

Kód produktu: n00000279 Kód výrobce: 5036140086777 Výrobce: CROMWELL

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků......

Zobraz detailní popis

Detailní popis

Konstruována s cílem zlepšit a urychlit výrobní postupy při upínání materiálů a obrobků. Rychlé upnutí/uvolnění, které je možné právě díky kloubovým upínkám, dokáže podstatně zkrátit dobu potřebnou k upnutí ve všech etapách výroby.

Upínací síly - uvedené síly představují maximální zatížení, které lze použít, aniž by způsobilo trvalou deformaci. V důsledku pákového efektu tato upínací schopnost bude největší v bodě na příčníku v blízkosti rukojeti upínky a právě v tomto bodě byly dosaženy zde uvedené síly.

Rozměry upínky:

  • A1-základna s přírubou: 304,8 mm
  • A2-přímá základna: 352,4 mm
  • B1-nastavitelný příčník: 153,0 mm
  • B2-plný příčník:
  • B3-pevný příčník: 153,0 mm
  • C-základna s přírubou: 82,6 mm
  • D: 76,2 mm
  • E: 50,8 mm
  • F-základna s přírubou: 95,2 mm
  • W: 16,7 mm

Popis:

  • Přítlačná síla: 550 kg
  • Pohyb rukojeti: 60°
  • Pohyb příčníku: 140°
  • Typ základny: s přírubou
  • Současně dodávané položky: plný příčník, šroub s 6-hran. hlavou (5/8") a zajišťovací díl
  • Hmotnost: 2,540 kg
  • Číslo výrobku: V550-FS
