FRÉZA KOPÍROVACÍ - KUŽELOVÁ 580718, 4 zubá

Produkt nabízíme v následujících variantách:

Frézy
-15 %
Ušetříte
220 Kč
1 472 Kč
1 252 Kč
1 035 Kč bez DPH
na dotaz
Ks

Popis produktu

Kód produktu: n580718-0105 Výrobce: ZPS

Detailní popis

Upínací prvek - stopka s ploškou.
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Geometrie.
Úhel šroubovice = 25°, úhel čela = 12°.
Materiál HSS Co8.
Vysoce výkonná ocel s dobrou houževnatostí a výbornou teplotní odolností. Vhodná především pro frézování vysoce pevných materiálů, austenitických ocelí, ocelí pro tváření za tepla atd.
Možné směry posuvu.

Použití pro materiály:

do 600 MPa Automatové a konstrukční oceli
do 850 MPa Konstrukční a lité oceli
do 1100 MPa Nástrojové oceli nízkolegované
do 900 MPa Zušlechtěné oceli
do 1100 MPa Nástrojové oceli vysocelegované
nad 1100 Mpa Nástrojové a zušlechtěné oceli
do 240 HB Litina
nad 240 HB Litina
do 800 Mpa Slitiny Cu-Zn, Cu-Sn

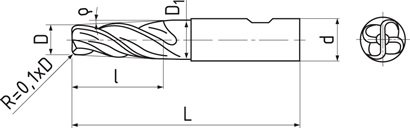

D
js 14 Průměr frézy
d1
Průměr krčku
rho
Úhel úhl.fr., vrcholový úhel
d
h 6  Průměr upínacího prvku
l
Délka řezné části
L
Délka frézy
5 5,7 1 10 20 73
8 9,1 1 12 32 95
12 13,7 1 16 50 118
20 22,8 1 20 80 155
5 6,4 2 10 20 74
8 10,2 2 12 32 95
12 15,5 2 16 50 118
20 25,6 2 25 80 160
5 7,1 3 10 20 74
8 11,4 3 12 32 95
12 17,2 3 20 50 120
20 28,4 3 25 80 160
5 8,5 5 10 20 74
8 13,6 5 16 32 98
12 20,7 5 20 50 120
20 34 5 32 80 165
5 9,9 7 12 20 80
8 15,9 7 16 32 98
12 24,3 7 25 50 130
20 39,6 7 32 80 165
5 12,1 10 12 20 80
8 19,3 10 20 32 100
12 29,6 10 25 50 130
20 48,2 10 32 80 165
